schemas electronique : chargeur smartphone ( mini-chargeur d'urgence pour iphone et smartphone )

Circuit multiplicateur de tension plans DC


Un rappel de tension DC, DC multiplicateur de tension, ou DC-DC Step-Up Converter est un outil très utile qui permet à une source basse tension continue à être stimulé (accéléré) à une tension de sortie plus élevée qui est plus utile.

Par exemple, les LED de ultrabrillant besoin un 2,5-3,5 Volts à la lumière: même deux piles rechargeables AA en série (1,2 + 1,2 = 2,4 V) ne serait pas fournir une tension suffisante pour allumer les LED. L'utilisation d'un circuit d'amplification de tension d'une LED peut être alimenté par une seule pile AA ou toute autre source d'énergie - parfois en baisse de 0,7 Volts!

Ce circuit peut être utilisé avec des panneaux solaires de basse tension pour faire un petit chargeur de batterie ou pour alimenter directement un dispositif de 5 volts. Il est également particulièrement bon pour obtenir des tensions utilisables à partir de petits bricolage moteur pas à pas éoliennes - de nouveau pour recharger les batteries ou de lumière LED .

Le MintyBoost  :

L'origine du circuit élévateur de tension décrit dans cet article est le MintyBoost d'origine - un dispositif de bricolage au pouvoir / recharger un périphérique USB (par exemple, puis un iPod, et maintenant les iPhones et autres smartphones) en utilisant seulement deux piles AA rechargeables. MintyBoost kits sont disponibles à la vente ($ 19,50 aux Etats-Unis), mais le circuit peut être fait avec facile de trouver des composants électroniques avec une puce de circuit intégré MAX756 et mis à d'autres utilisations.
(Janvier 2014 Mise à jour -. À la fin de cet article, nous avons ajouté des détails sur les circuits intégrés prêts tension de boost qui sont maintenant disponibles au prix de seulement £ 1 chacune)

Il est un excellent forum où vous pouvez poser des questions relatives à la MintyBoost et de trouver une foule de renseignements utiles sur ses possibles utilise, de la construction, et des modifications.

Convertisseur MAX756 3.3V / 5V Step-Up DC-DC  :

L'élément clé dans ce élévateur de tension est le MAX756 - un circuit intégré de MAXIM . Cette puce minuscule amplifie les tensions d'alimentation entrée aussi faibles que 0,7 Volts à qu'une sortie de 3,3 ou 5 Volts (sélectionnable par l'utilisateur) à jusqu'à 87% d'efficacité. Le courant de sortie maximale est de 200 mA qui est suffisant pour une large gamme d'applications, y compris l'éclairage LED, et la tension d'entrée minimum est faible permet la pleine capacité des batteries à être utilisé jusqu'à.

La pleine MAX756 Fiche technique (PDF 120K) est disponible en téléchargement ici.

Faire le convertisseur DC-DC
Les pièces suivantes sont nécessaires pour faire de ce 0,7 à 5 volts convertisseur élévateur DC avec des prospects et soit prototypage maquette ou brasage équipement et un conseil:

1 x MAX756
2 x condensateurs 100uF
2 x 0.1uF Capactitors
1 x 1N5817 diode Schottky
1 x 22UH Inductance de puissance

Le MAX756 est disponible directement auprès de MAXIM avec des prix allant de $ 3,02 (commande 1-24) jusqu'à $ 1,95 (commande, plus de 1000). Nous pouvons fournir le reste des composants à travers la boutique reuk si nécessaire - nous envoyer un courriel pour demander un devis énumérant les composants et les quantités dont vous avez besoin.

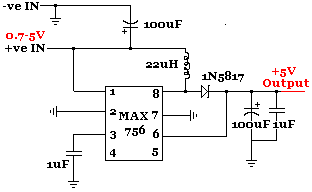

Schéma :

Sur la photo ci-dessous est le (pas très photogénique) circuit finshed sur prototypying maquette .
Le circuit ci-dessus a été testé en utilisant deux piles rechargeables 'flat' AA. La tension totale de la batterie a été mesurée à 2,21 volts, et la tension de sortie du circuit a été mesurée à 5,00 volts avec exactement un multimètre numérique . La tension de sortie a été utilisé pour alimenter un ultrabright LED pendant 24 heures (à travers une résistance de limitation de courant 270 Ohm) sans aucun signe de gradation pendant ce temps.

3.3V sortie de MAXC756
Le circuit ci-dessus est utilisé pour stimuler des tensions continues de 0.7+ Volts jusqu'à 5,0 Volts. En changeant l'entrée à la broche 2 du MAX756 du sol au positif, la sortie est activée à 3,3 Volts. Cela permet à certains voyants être allumées sans avoir besoin d'une résistance série ou avec une résistance plus petite, donc il ya moins de gaspillage d'énergie sous forme de chaleur.
La sortie Volt DC 3.3 peut également être utilisé pour Trickly charger deux piles AA (en série) avec la sortie de courant sous-200mA du MAX756.

Alternative Circuit  :


Détails d'une alternative, mais semblable, USB Battery Pack circuit sont disponibles en cliquant ici. Comme avec la MintyBoost, il est conçu pour alimenter des périphériques USB avec la sortie d'un couple de piles AA toutefois le circuit peut être mis à de nombreuses autres utilisations.

Au lieu de la MAX756, une LT1073 ( fiche technique (1.4MB) ici) circuit intégré est utilisé. Cette puce est conçu pour être utilisé dans une seule cellule (par exemple, un AA ou AAA) aux convertisseurs de 5V.

Acheter Prêt tension intégré Boost Circuits
Depuis la publication de cet article à l'origine en 2007 un grand nombre de l'étape jusqu'à tension circuits stimulant sont venus sur le marché qui sont incroyablement pas cher. La majorité de ces besoin d'une tension d'entrée minimale dans la gamme 3-5 Volts, mais il ya maintenant (Jan 2014) un certain nombre qui sont disponibles cellule unique à 5V (ou plusieurs) des convertisseurs.
Sur la photo ci-dessus est une étape de notre préférée jusqu'à convertisseurs DC. Ce petit (34mm x 16mm x 4mm) dispositif prend en une tension continue de 0,9V à 5V et délivre une écurie 5V (jusqu'à 600mA de courant) à une prise USB femelle. Par conséquent, vous pouvez simplement brancher votre câble de recharge USB dans ce convertisseur pour recharger votre téléphone ou d'autres gadgets alimentés par USB à partir d'une seule pile AA.

Au moment de la mise à jour de cet article, le convertisseur photo était disponible pour £ 2,15 frais de port compris du Royaume-Uni vendeur 4265steven . Cliquez ici pour voir la gamme complète de 1-5V intensifier convertisseurs avec sortie USB: USB Step Up Converter avec des prix à partir de moins de 1 € en vrac et sous £ 2 pour un. Ces dispositifs de sortie autour de 200 mA sous 5V avec un seul AA et 300-600mA avec deux piles AA, et ils offrent une très haute efficacité de conversion à plus de 95%.
