schema electronique : 555 timer oscillateur

La puce 555 a été introduit vers 1971 par la Société Signetics comme le SE555/NE555 et était également la première et seule la minuterie commerciale IC disponibles. C'est après 30 ans toujours très populaire et utilisé dans de nombreux schémas. Bien que de nos jours la version CMOS de ce circuit, comme le Motorola MC1455, est surtout utilisé, le type régulier est toujours disponible, mais il ya eu de nombreuses améliorations et des variations dans les circuits. Mais tous les types sont compatibles fiche broche à broche.











.

.
.. Caractéristiques :


Tension d'alimentation 4,5-18V

Courant d'alimentation 3-6 mA

225mA de courant de sortie (max)

Montée / descente 100 ns

Opération

Condensateur externe détermine les intervalles de temps hors sur des impulsions de sortie

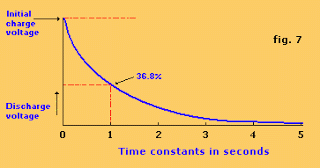

temps pris par condensateur pour charger à 63,7% de la tension appliquée = constante de temps, t = RC



Modes

one shot (monostable)

oscillateur (astable)

One-shot





génère une impulsion unique d'une durée de temps fixe chaque fois qu'il reçoit et de l'impulsion de déclenchement d'entrée

utilisé pour tourner certaines circuit ou d'un composant externe ou désactivée pour une durée déterminée

également utilisé pour générer des retards

durée des impulsions dépend de RC

Oscillator

génère un flux continu d'impulsions rectangulaires hors de ce commutateur entre deux niveaux de tension

fréquence et le rapport cyclique (rapport de temps à temps-off) dépendent RC

fréquence peut être calculée par la formule:





f = 1 / (0,693 x C x (2 x R1 + R2))

impulsion est présent pour T1 secondes, puis s'éteint pendant quelques secondes T2, la durée totale (t) est t1 + t2.

service-cycles peuvent être d'environ 55 à 95%:

D = t1 / t = (R1 + R2) / (R1 + 2R2)



t1 = .693 (R1 + R2) C

t2 = 0,693 x R2 x C

fonctions des broches

1: sol (si l'alimentation split-rail est utilisé) ou-Vcc pour le rail unique



2: Trigger

un niveau de tension de <0,3 Vcc (ou 0,5 VPIN 5) pour au moins 1us est suffisante pour déclencher

entrée de déclenchement est momentanément tiré d'une ultérieure à un niveau plus bas (sortie est l'inverse de la gâchette)

impulsion de déclenchement doit être d'une durée plus courte que l'intervalle de temps déterminé par RC

si cet axe est maintenu bas plus longtemps que cela, la sortie restera élevé jusqu'à ce que l'entrée de déclenchement est commandé élevé encore

ne doit pas rester inférieure à 1/3Vcc pendant une période de temps plus longue que le cycle de minutage

si cela est autorisé à se produire, minuterie se redéclencher à la fin de la première impulsion de sortie

monostable largeur minimale d'impulsion de sortie devrait être de l'ordre de 10US pour éviter tout double déclenchement

un courant de 500nA généralement, le courant de gâchette, à courant continu doit également s'écouler à partir de ce terminal dans le circuit externe

si R doit être <3 MW

3: Sortie

fournit une tension de sortie élevée à l'état environ 1,7 volts inférieure à la V + niveau d'alimentation utilisée

montée et de descente de la forme d'onde de sortie sont assez rapides - temps de commutation étant d'environ 100nS

la broche de sortie est l'inverse de l'entrée de déclenchement

sortie peut également être faite au niveau bas en prenant la remise à l'état bas près du sol [voir "Pin 4 - Reset"]

4: Réinitialisation de sortie

niveau de tension de seuil est de 0,7 volts avec un courant de 0,1 mA évier pour 0,5 uS requis

reset est une fonction primordiale

il va forcer la sortie à l'état bas indépendamment de l'état de l'une des autres entrées

peut donc être utilisé pour mettre fin à une impulsion de sortie prématurément

à porte oscillations du "on" à "off", etc

retarder le temps de réinitialisation de sortie est typiquement de l'ordre de 0,5 uS

lorsqu'il n'est pas utilisé, il est recommandé que l'entrée de réinitialisation être lié à V + pour éviter toute possibilité de fausse réinitialisation.

5: Référence

permet un accès direct à la tension V + Point-diviseur 2/3

utilisation est facultative

en appliquant une tension à cette broche, il est possible de faire varier la synchronisation de l'appareil indépendamment du réseau RC

la tension de commande peut varier de 45 à 90% de Vcc en mode monostable

possible de contrôler la largeur de l'impulsion, indépendamment l'ouput RC

en mode astable, la tension de commande peut varier de 1,7 V au maximum Vcc

produit une sortie de fréquence modulé (FM)

s'il n'est pas utilisé, la masse via un condensateur d'environ 0.01uF (10nF) pour éliminer les déclenchements intempestifs.

6: Réinitialisation du loquet

provoque la sortie pour aller faible

un courant continu, le courant de seuil de 0.1μA doit également s'écouler dans cette borne à partir du circuit externe

R <16 Méga-ohm

7: condensateur de temporisation

"On" (faible résistance à la terre) lorsque le rendement est faible et "off" (haute résistance à la terre) lorsque la sortie est élevé

8: + Vcc

positifs tension d'alimentation 4,5 volts (minimum) à +16 volts (maximum)

puce génère une grosse alimentation (environ 150mA) courant lors de chaque transition de sortie

donc recommandé d'utiliser un gros condensateur de découplage au plus près de cet axe que possible

Même ainsi, le 555 peut avoir tendance à générer doubles transitions de sortie
